Kogelkraan 1/2 inch
Varianten van messing en roestvrij staal met binnen- of buitendraad, evenals uitvoeringen met hendel, vlindergreep en KFE, voor verschillende aansluitingen en inbouwsituaties.
Kogelkraan 1/2 inch: aansluiting, greep en toepassing
Een kogelkraan van 1/2 inch is te kiezen op basis van de gegevens over de aansluiting en de bediening. In de productgegevens staan onder meer binnendraad, buitendraad, AG x AG en IG x AG. Daarnaast omvat de categorie buitenkranen voor het gebruik van water, KFE-uitvoeringen en mini-kogelkranen. De maat 1/2 inch komt bij de genoemde modellen voor als aansluiting of wandaansluiting; andere maten kunnen bij de uitgang of slangtule staan. Voor de juiste keuze is daarom de combinatie van aansluitvorm, greep, materiaal, afwerking en de uitdrukkelijk genoemde aanvullende gegevens bepalend.
Vergelijk eerst de aansluitingen
Binnendraad, buitendraad en combinaties
De eerste vergelijking betreft het aanwezige tegenstuk. Binnendraad neemt de passende buitendraad op; een buitendraad wordt in een binnendraad geschroefd. Bij IG x AG is de ene zijde voorzien van binnendraad en de andere van buitendraad. AG x AG staat bij het genoemde messingmodel voor twee buitendraden. Dit onderscheid zegt niets over een andere maat: bij de betreffende artikelen blijft de aansluitmaat 1/2 inch. Bij een buitenkraan moet bovendien worden gecontroleerd of wandaansluiting, kraanuitgang en slangverbinding op elkaar aansluiten.
Hendel, vlindergreep en handwiel
De categorie voert modellen met hendel, vlindergreep en handwiel. Een stalen hendel wordt genoemd bij een kogelkraan met IG x AG, een zwarte aluminium vlindergreep bij een KFE-uitvoering en een handwiel bij de nostalgische drakenkop. Voor krappe inbouwsituaties worden in de productgegevens meerdere mini-uitvoeringen en vlindergrepen als compacte varianten beschreven. De benodigde bewegingsruimte en de gewenste bedieningsvorm zijn daarmee praktische keuzecriteria.
Binnendraad
De aansluitzijde wordt aangeduid als IG. Een 1/2-inch-binnendraad wordt genoemd bij een model met vlindergreep.
Buitendraad
De AG wordt verbonden met passende binnendraad. Een messingvariant met vlindergreep wordt aangeduid als uitvoering met buitendraad.
IG x AG
Een zijde met binnendraad en een zijde met buitendraad verbinden verschillende tegenstukken. Deze combinatie wordt genoemd bij modellen met vlindergreep en hendel.
AG x AG
Twee buitendraden worden genoemd bij een messing kogelkraan van 1/2 inch met hendel. Het tegenstuk moet aan beide zijden passen.
Messing, roestvrij staal en afwerkingen
Messing wordt in meerdere varianten genoemd: gepolijst bij de drakenkop en de haan, gepatineerd bij de buitenkraan in nostalgische uitvoering, vernikkeld bij vlindergrepen en hendelkranen en verchroomd bij mini-kogelkranen. Deze gegevens beschrijven de concrete uitvoering van het betreffende artikel en zijn geen algemeen kenmerk voor elke kogelkraan. Een verchroomde of vernikkelde afwerking kan daarom met verschillende greep- en aansluitvormen worden gecombineerd.
Voor een roestvrijstalen kogelbuitenkraan vermeldt de productinformatie roestvrij staal 1.4401, V4A en AISI 316. Daarnaast worden daar een roestvrijstalen hendel met kunststof ommanteling en een afsluitbare greep beschreven. Bij messingmodellen kan de greep anders zijn uitgevoerd. Materiaal en afwerking moeten daarom afzonderlijk worden gecontroleerd: eerst het materiaal van de behuizing, dan de afwerking en vervolgens de greepsoort.
Buitenkranen voor de tuin en watervoorziening
De buitenkranen zijn herkenbaar aan hun constructie en aansluiting. Er wordt een afsluitbare messingbuitenkraan met hendel vermeld. Bij de buitenkraan met stalen hendel worden een wandaansluiting van 1/2 inch en een kraanaansluiting van 3/4 inch genoemd. De roestvrijstalen kogelbuitenkraan combineert een wandaansluiting van 1/2 inch met een kraanuitgang van 3/4 inch en een slangtule van 16 mm. Daar staan bovendien roestvrij staal 1.4401 en een kunststof ommanteling van de hendel in de productgegevens.
Ook hoekstopkranen behoren tot de zichtbare keuze. Bij een verchroomde, zelfafdichtende uitvoering worden een wandaansluiting van 1/2 inch en een knelverbinding van 10 mm vermeld. Deze aansluiting verschilt van de klassieke kogelkraan met binnen- of buitendraad. Voor watervoorziening met een slang zijn de gegevens bij de uitgang en de slangtule daarom net zo belangrijk als de 1/2-inchzijde.
Mini-kogelkranen voor compacte leidingdelen
Meerdere gegevens beschrijven mini-kogelkranen van messing. Bij één model wordt 1/2 inch AG x AG met een rode greep genoemd; bij een ander model staan 1/2 inch AG/IG, eveneens een rode greep, gesmeed messing en een NBR-O-ringafdichting. Andere mini-varianten worden beschreven als verchroomd messing met een zwarte of rode greep. De gemeenschappelijke aanduiding mini beschrijft de bouwwijze, maar zegt niets over de aansluiting aan de andere kant. Daarvoor is de afzonderlijke aanduiding AG x AG, AG/IG of binnendraad bepalend.
De productbeschrijving van een AG-x-AG-uitvoering noemt water, olie en andere niet-agressieve media. Deze informatie over media blijft beperkt tot de betreffende productbeschrijving. Voor krappe inbouwsituaties spreken de productgegevens bij meerdere mini-artikelen van een compacte constructie; vóór de montage moeten de schroefdraad en de beschikbare bewegingsruimte toch op elkaar zijn afgestemd.
KFE- en meerweguitvoeringen
De KFE-kogelkraan van 1/2 inch met zwarte aluminium vlindergreep wordt beschreven als een messingconstructie. Bij de zelfafdichtende KFE-variant vermelden de gegevens een kap, kapbevestiging en slangschroefverbinding, evenals een FKM-O-ring. De aansluiting is aangegeven als buitendraad x slangtule en 1/2 x 12 mm; daarnaast worden een rode vlindergreep, bediening met hendel en maximaal +100 °C genoemd. De zelfafdichtende KFE-kogelkraan van 1/2 inch staat daarmee voor een duidelijk beschreven aansluit- en afdichtingsvariant.
Bij de 3-wegkogelkraan worden messing, een vernikkelde afwerking, een hendel, 1/2 inch en PN25 genoemd. PN25 staat ook bij het hendelmodel met IG x AG; daar worden bovendien volle doorlaat, PTFE-kogelafdichting en een temperatuurbereik van -20 °C tot +120 °C vermeld. Druk- en temperatuurwaarden gelden steeds voor het genoemde model en kunnen niet automatisch op de overige artikelen worden toegepast.
Keuze op basis van de concrete inbouwsituatie
- Water tappen aan de muur: Bij een buitenkraan staan de wandaansluiting, de kraanuitgang en de slangtule centraal. De genoemde combinaties omvatten 1/2 inch aan de muur, 3/4 inch aan de uitgang en eenmaal 16 mm bij de slangtule.
- Afsluiten in een leiding: Hier bepaalt eerst de schroefdraadsoort de keuze. Binnendraad, buitendraad, AG x AG en IG x AG zijn verschillende aansluitbeelden; daarna volgt de passende greepsoort.
- Weinig ruimte rond de armatuur: Mini-kogelkranen en vlindergrepen worden in de productgegevens beschreven als compacte bouwwijzen. Naast de behuizing heeft de greep toch de benodigde bewegingsruimte voor de bediening nodig.
- Meerdere leidingtrajecten: Een 3-wegkogelkraan wordt als afzonderlijke uitvoering met hendel, messing en PN25 vermeld. De indeling van de doorgangen moet bij de geplande installatie passen.

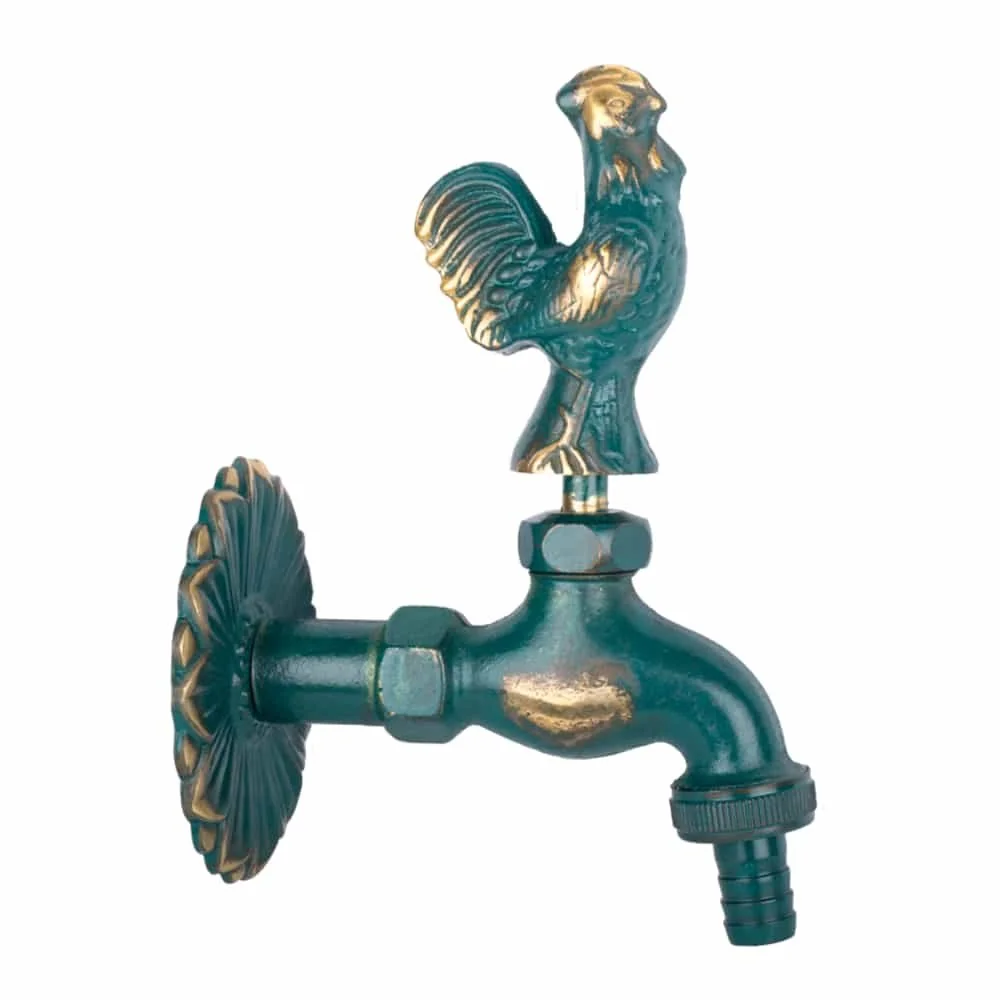

- Nostalgische tuinuitstraling: Drakenkop, haan, kikker en vis staan in de productnamen of productgegevens als verschillende vormgevingselementen. Gepolijst of gepatineerd messing en een handwiel of hendel markeren de betreffende variant.
Drie productvoorbeelden met duidelijke verschillen
De volgende kaarten tonen drie uitvoeringen met verschillende aansluit- en materiaalgegevens. De kenmerken hebben telkens betrekking op het product waarnaar de link leidt.
3-wegkogelkraan 1/2 inchMessing, vernikkelde afwerking, hendel en PN25 worden in de productgegevens genoemd.
Kogelkraan met vlindergreepHet model wordt beschreven met 1/2 inch, vernikkeld messing, vlindergreep, volle doorlaat en buitendraad.
Roestvrijstalen kogelbuitenkraanRoestvrij staal 1.4401, wandaansluiting 1/2 inch, kraanuitgang 3/4 inch en slangtule van 16 mm worden genoemd.
Verwante maten en greepvarianten
De aangrenzende categorieën onderscheiden greepsoorten en grotere aansluitmaten. De hendelkranen en kranen met vlindergreep geven de twee bedieningsvormen weer. Voor grotere maten zijn de categorieën Kogelkraan 1 inch en Kogelkraan 1 1/2 inch afzonderlijk beschikbaar. De maat bij de aanwezige buisaansluiting blijft het doorslaggevende vergelijkingscriterium.
Veelgestelde vragen over de kogelkraan van 1/2 inch
Wat betekent 1/2 inch bij deze artikelen?
De productnamen en productgegevens gebruiken 1/2 inch als aanduiding van de aansluiting of wandaansluiting. Afhankelijk van het model staat daarnaast binnendraad, buitendraad, IG x AG, AG x AG, een kraanuitgang of een slangtule vermeld. De aanvullende aanduiding bepaalt of het artikel op het aanwezige tegenstuk past.
Wat is het verschil tussen binnendraad en buitendraad?
Een binnendraad bevindt zich binnen de aansluitopening en neemt een buitendraad op. Een buitendraad ligt aan de buitenkant en wordt in een binnendraad geschroefd. IG x AG combineert beide zijden op één onderdeel; AG x AG staat voor twee buitendraden. Deze aanduidingen beschrijven de aansluitvorm, niet de bediening.
Wanneer past een vlindergreep en wanneer een hendel?
Beide greepsoorten dienen om de kogelkraan te bedienen. Vlindergrepen worden bij meerdere modellen als compacte uitvoering genoemd; bij andere modellen staan stalen of standaardhendels in de gegevens. De beschikbare ruimte naast de armatuur en de gewenste bewegingsrichting bepalen de keuze. De concrete greepsoort staat telkens in de productnaam.
Welke gegevens zijn belangrijk bij een buitenkraan?
Bij de genoemde buitenkranen verschillen wandaansluiting, kraanuitgang, slangtule en greep. Een roestvrijstalen model vermeldt een wandaansluiting van 1/2 inch, een kraanuitgang van 3/4 inch en een slangtule van 16 mm. Bij de kraan met stalen hendel worden een wandaansluiting van 1/2 inch en een kraanaansluiting van 3/4 inch genoemd. Deze maten moeten passen bij de aangesloten leiding en slang.
Waaraan herken je de zelfafdichtende KFE-variant?
Bij de KFE-uitvoering met deze aanduiding noemen de productgegevens een contraring, een kap, een kapbevestiging, een FKM-O-ring en de aansluiting buitendraad x slangtule. Daarnaast worden 1/2 x 12 mm, een rode vlindergreep en maximaal +100 °C vermeld. De gegevens gelden voor deze variant en niet automatisch voor elke KFE-kogelkraan.
Welke druk- en temperatuurwaarden worden uitdrukkelijk genoemd?
Bij de 3-wegkogelkraan en bij de hendelkogelkraan met IG x AG wordt PN25 vermeld. Voor het IG-x-AG-model worden bovendien -20 °C tot +120 °C genoemd. De zelfafdichtende KFE-variant wordt beschreven met maximaal +100 °C. Zulke waarden horen altijd bij de betreffende productgegevens en mogen niet op andere bouwwijzen worden overgedragen.
