DN/OD 200
In deze categorie vindt u kanaalbuizen en vormstukken met de buitendiameter DN/OD 200, die volgens norm zijn ontworpen voor in de grond gelegde afvalwater- en rioolbuissystemen in de grond- en waterbouw. De producten zijn vervaardigd uit een hoogontwikkeld materiaal met hoge sterkte en waarborgen duurzame installaties.
DN/OD 200 kopen — advies&Tips
De categorie DN/OD 200 omvat 96 artikelen voor rioolbuissystemen met een buitendiameter van 200 millimeter. Deze maat behoort tot de genormaliseerde nominale diameters volgens DIN EN 1401 en wordt voornamelijk in de grond- en weg- en waterbouw gebruikt voor ondergrondse afvalwaterleidingen. Het materiaal – meestal PVC-U of PP – biedt een hoge stijfheid met een goede chemische bestendigheid. Belangrijk voor uw planning: DN/OD 200 geeft de buitendiameter aan (OD = Outer Diameter), terwijl de doorlaat (DN) door de wanddikte iets kleiner is. Let bij aankoop op de stijfheidsklasse: voor standaard ondergrondse toepassingen is SN4 voldoende, bij zware verkeersbelasting of grotere dekking adviseren wij SN8. De verbinding gebeurt meestal via stootmoffen met rubberen afdichtring – deze techniek zorgt voor dichte en toch flexibele buisverbindingen die bodembewegingen kunnen opvangen. Typische toepassingen zijn huisaansluitleidingen, verzamelleidingen in woonwijken of hemelwaterafvoeren. Controleer voor het bestellen of u ook vormstukken zoals bochten, aftakkingen of reinigingsbuizen nodig heeft – deze componenten zijn verkrijgbaar in dezelfde DN/OD 200-uitvoering en garanderen een consistent systeem.
Een veelgemaakte fout bij aankoop: verwar DN/OD 200 niet met de PN-aanduiding (drukklasse). Rioolbuizen zijn niet ontworpen voor drukbuizen – ze dienen uitsluitend voor vrije afvoer op afschot. Let daarom op een voldoende buishelling van minimaal 0,5 tot 2 procent, afhankelijk van de afvalwaterhoeveelheid. Voor particuliere terreinen is een afschot van 1:50 (2 cm per meter) meestal voldoende. Plan bovendien voldoende reinigingsopeningen in – elke 15 meter of bij elke richtingsverandering. De DN/OD 200-standaard is compatibel met gangbare rioolbuissystemen, zolang u binnen dezelfde normfamilie blijft. Wilt u buizen van verschillende fabrikanten combineren, gebruik dan bijpassende afdichtingen en controleer de maattoleranties. Onze tip: bestel bij grotere projecten altijd een reservebuis en een extra afdichting – dat bespaart vervelende verrassingen op de bouwplaats.
Populaire DN/OD 200 producten

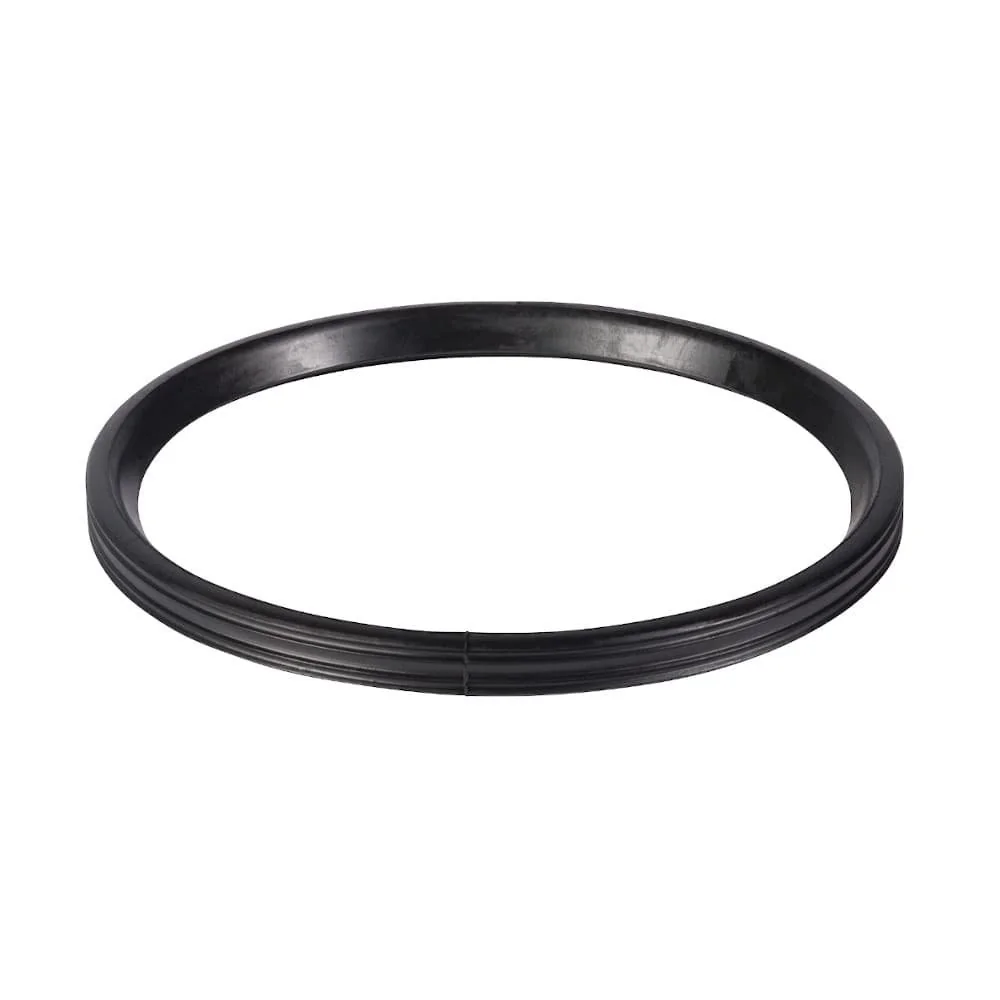

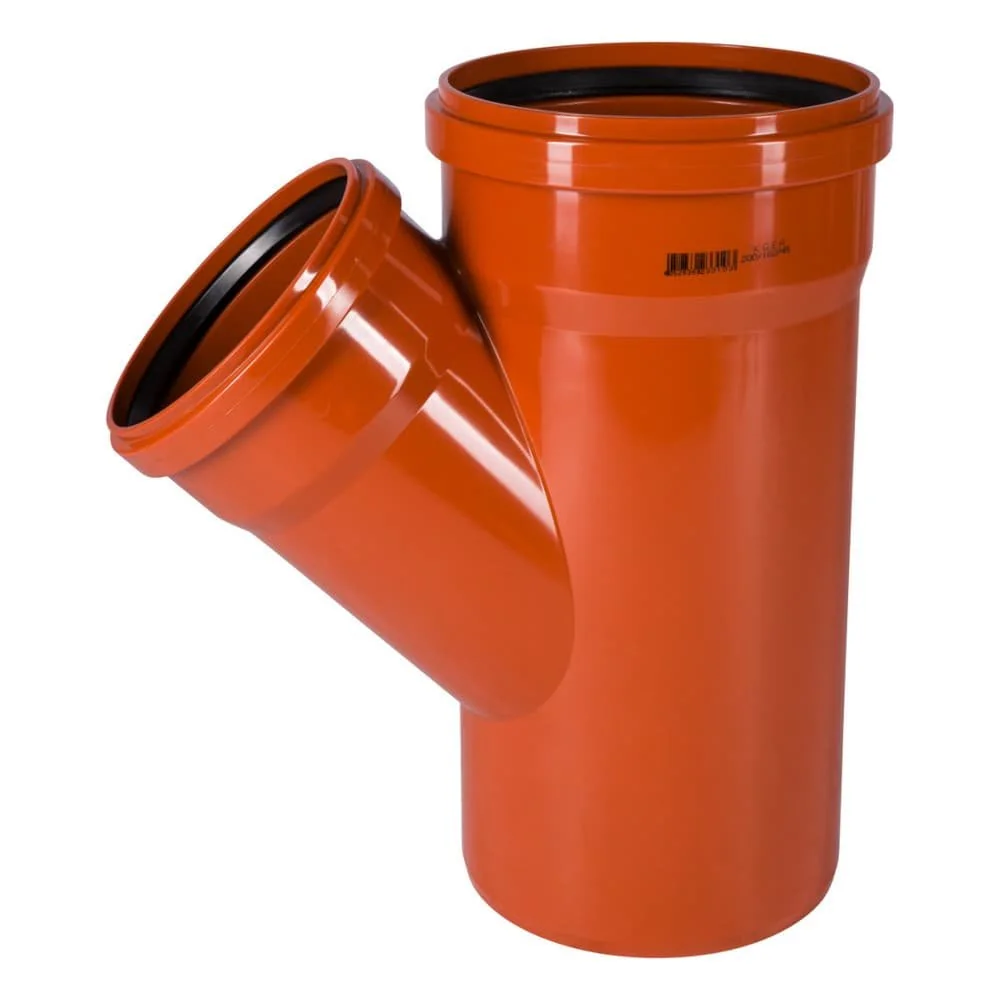

Deze drie producttypen dekken de belangrijkste toepassingen in het DN/OD 200-gebied: De 45°-aftakking is nodig wanneer u een zijwaartse aansluiting met lage stromingsweerstand wilt realiseren – bijvoorbeeld voor een wasmachine-afvoer in de kelder. De reinigingsbuis is verplicht bij elke richtingsverandering en in rechte stukken om de 15 meter; het vergemakkelijkt de buisreiniging met een spiraal of hogedrukspuit aanzienlijk. De oliebestendige afdichting is dan de juiste keuze wanneer het afvalwater vetten, oliën of chemische resten bevat – bijvoorbeeld in commerciële keukens of werkplaatsen. Standaard EPDM-afdichtingen zouden hier na verloop van tijd broos worden. Combineer de componenten het beste uit hetzelfde systeem om maattoleranties te vermijden en een duurzaam dichte verbinding te waarborgen.
Veelgestelde vragen over DN/OD 200
Wat betekent DN/OD 200 precies?
DN/OD 200 is een normbenaming voor rioolbuizen: „DN” staat voor de nominale diameter (doorsnede 200 mm op de lichte wijdte betrokken), „OD” voor de buitendiameter (Outer Diameter), die bij steekmofsystemen bepalend is. De werkelijke binnendiameter ligt afhankelijk van de wanddikte (bijv. 5,9 mm bij SN4) op ongeveer 188 mm. Het systeem is genormeerd volgens DIN EN 1401 en compatibel met alle gangbare KG-buizen en vormstukken, zolang dezelfde norm wordt aangehouden.
Welke buisstijfheid heb ik nodig voor mijn toepassing?
De stijfheidsklasse (SN) geeft de weerstand tegen grond- en verkeersbelastingen aan. Voor normale tuingebieden met een dekking tot 1,50 meter volstaat SN4 (4 kN/m²). Bij wegkruisingen, parkeerplaatsen of hogere dekkingen (tot 4 meter) gebruikt u SN8 (8 kN/m²). De buizen van dezelfde stijfheidsklasse kunnen probleemloos worden gecombineerd – meng echter geen verschillende SN-klassen in één streng, omdat het vervormingsgedrag verschilt.
Kan ik DN/OD 200 met andere buisdiameters verbinden?
Ja, hiervoor zijn overgangsstukken en verloopstukken beschikbaar. Een veelvoorkomend geval is de aansluiting van een DN/OD 200-verzamelbuis op de DN/OD 160-valbuis van een huis. Gebruik hiervoor een aftakking 200/160 of een verloop 160/200. Let erop dat de afdichtingen aan beide zijden passen bij de respectievelijke buitendiameter. Een directe overgang op drukvaste buizen (bijv. PE-drukbuizen) is alleen mogelijk met speciale koppelingen – hier is een deskundige planning aan te raden.
Vanaf welke diepte moet ik een rioolbuis DN 200 leggen?
De minimale dekking bedraagt doorgaans 80 cm om de buis te beschermen tegen vorst en mechanische belasting. In vorstvrije zones (vanaf 80 cm diepte) is de leiding veilig. Bij verkeersoppervlakken moet u de buisbodem dieper leggen – vaak 1,20 meter of meer, afhankelijk van de belastingklasse. Gebruik in elk geval een buisbed van zand of grind 2/8 mm en verdicht de zijdelingse aanvulling laagsgewijs. Het afschot moet minimaal 0,5% bedragen om zelfreiniging te waarborgen.
Andere categorieën in het rioolbuissysteem
DN/OD 200 is een middelgrote diameter in het rioolbuissysteem. Voor kleinere huisaansluitingen en valleidingen wordt vaak DN/OD 110 toegepast – het is geschikt voor wastafels, toiletten en regenafvoerbuizen. Een stap groter is DN/OD 160, die vaak als hoofdleiding in meergezinswoningen wordt gebruikt. Beide maten zijn verkrijgbaar in dezelfde materialen en stijfheidsklassen als DN/OD 200. Als u een volledig afvoersysteem plant van de dakgoot tot de perceelaansluiting, is het de moeite waard om een kijkje te nemen in de overkoepelende categorie rioolleidingsysteem. Daar vindt u alle nominale diameters van DN/OD 110 tot DN/OD 315, evenals passende vormstukken, afdichtingen en toebehoren. De keuze van de juiste diameter hangt af van het aangesloten gebruiksoppervlak en het aantal afvoerpunten – als vuistregel geldt: een DN/OD 200-leiding voorziet probleemloos tot 10 wooneenheden.
