Kruisschakelaar aansluiten: veilig en eenvoudig

Licht vanaf drie of meer plaatsen schakelen – dat is de taak van een kruisschakeling. Het biedt comfort in lange gangen, trappenhuizen of grote woonkamers. De installatie vereist precisie en een duidelijk begrip van de elektrische installatie.

Wij leiden u door de veilige aansluiting van een kruisschakelaar. U leert de benodigde gereedschappen, de juiste bedrading en de cruciale veiligheidscontroles kennen. Zo voltooit u dit huisinstallatieproject met vertrouwen.

Welk gereedschap en materiaal heb ik nodig?

De juiste uitrusting is het halve werk. Begin met een betrouwbare spanningstester. Een tweepolige spanningstester geeft u de nodige zekerheid. Een geïsoleerde schroevendraaier in de gangbare maten is onmisbaar.

Voor de bedrading heeft u een striptang en adereindhulzen met bijpassende knijptang nodig. Een kleine lamp of armatuur dient als belasting voor de functietest. Vergeet niet klemverbinders of kroonstenen voor veilige verbindingen in de inbouwdoos.

Voor de schakelaar zelf vindt u geschikte modellen in ons assortiment voor elektrogereedschap en accessoires. Een robuust model voor binnengebruik is de

Opbouw-vochtige ruimte kruisschakelaar IP55

Naar product

„De kwaliteit van de spanningstester is niet onderhandelbaar. Een defect apparaat kan levensgevaarlijke misleidingen veroorzaken. Investeer hier in merkproducten en test het apparaat voor elk gebruik.“

De juiste kabels en schakelaars kiezen

Standaard voor moderne installaties is NYM-J 3×1,5 mm² of 5×1,5 mm². De vijfaderige kabel bevat alle benodigde draden: fase, nulleider, aardleiding en de twee correspondentiedraden. Let op uniforme kleuren: zwart of bruin voor fase, blauw voor nulleider, geelgroen voor aardleiding.

Voor de correspondentie gebruikt u grijs en zwart of twee andere kleuren die duidelijk verschillen van fase en nulleider. Documenteer uw kleurtoewijzing. Dat vergemakkelijkt later onderhoudswerk enorm.

Hoe werkt een kruisschakeling?

Begrijp het principe voordat u draden verbindt. Een eenvoudige wisselschakeling gebruikt twee schakelaars. De eerste onderbreekt of sluit de stroomkring naar de tweede. De lamp brandt alleen als beide schakelaars in dezelfde stand staan.

De kruisschakelaar schakelt zich tussen deze twee wisselschakelaars. Hij wisselt de twee verbindingsdraden tussen hen om. Door zijn omschakeling verandert de totale stand van de schakeling. Zo kunt u vanaf zijn positie het licht ook aan- of uitzetten.

Opbouw van de schakeling in detail

De fase (L) komt op de eerste wisselschakelaar. Van zijn twee uitgangen L1 en L2 gaan de correspondentiedraden naar de kruisschakelaar. Deze heeft twee ingangen en twee uitgangen. De uitgangen leiden naar de ingangen L1 en L2 van de tweede wisselschakelaar.

Van de tweede wisselschakelaar gaat de geschakelde fase naar de lamp. Nulleider (N) en aardleiding (PE) lopen rechtstreeks van de verdeelkast naar het armatuur. Deze opbouw maakt schakelen vanaf willekeurig veel plaatsen mogelijk door extra kruisschakelaars in serie te plaatsen.

Veiligheid voorop: zo bereidt u zich voor

Uitschakelen. Controleren. Beveiligen. Deze drie stappen zijn niet onderhandelbaar. Ga naar de groepenkast of verdeelkast en schakel de betreffende stroomkring uit. Trek de zekering eruit of schakel de aardlekschakelaar om.

Controleer met uw spanningstester op de schakelaardoos of er echt geen spanning meer staat. Test tussen alle combinaties van geleiders. Beveilig de groepenkast tegen opnieuw inschakelen. Een klein briefje bij de deur of een hangslot voorkomt vervelende verrassingen.

Rust uzelf uit met de juiste beschermingsmiddelen. Isolerende schoenen en een droge werkplek minimaliseren risico's. In onze categorie arbeidsbescherming & veiligheid vindt u de benodigde uitrusting.

„De vijf veiligheidsregels volgens NEN 3140 zijn geen suggestie, maar wet voor iedereen die aan elektrische installaties werkt. Vrijschakelen, beveiligen tegen opnieuw inschakelen, spanningsvrijheid vaststellen, aarden en kortsluiten, naburige onder spanning staande delen afdekken. Punt.“

Kruisschakelaar aansluiten: stap-voor-stap handleiding

Stap 1: Voorbereiding van de inbouwdoos
Open de inbouwdoos waarin de kruisschakelaar moet komen. Draai de schroefklemmen op de nieuwe kruisschakelaar los. Controleer of de bestaande draden lang genoeg zijn. Kort ze indien nodig in en strip de uiteinden ongeveer 10 mm.

Stap 2: Identificeren van de wisseldraden
In de doos vindt u vier aders die van de wisselschakelaars komen. Dit zijn de twee wisseldraadparen. Meestal zijn het twee aderparen in verschillende kleuren, bijvoorbeeld grijs en zwart. Scheid ze voorzichtig van eventuele andere draden.

Stap 3: Aansluiten van de kruisschakelaar
Sluit het eerste aderpaar aan op de twee bovenste klemmen van de kruisschakelaar. Het tweede paar gaat naar de twee onderste klemmen. De precieze toewijzing (welke kleur op welke klem) is niet van belang voor de werking, maar moet aan beide zijden gelijk zijn.

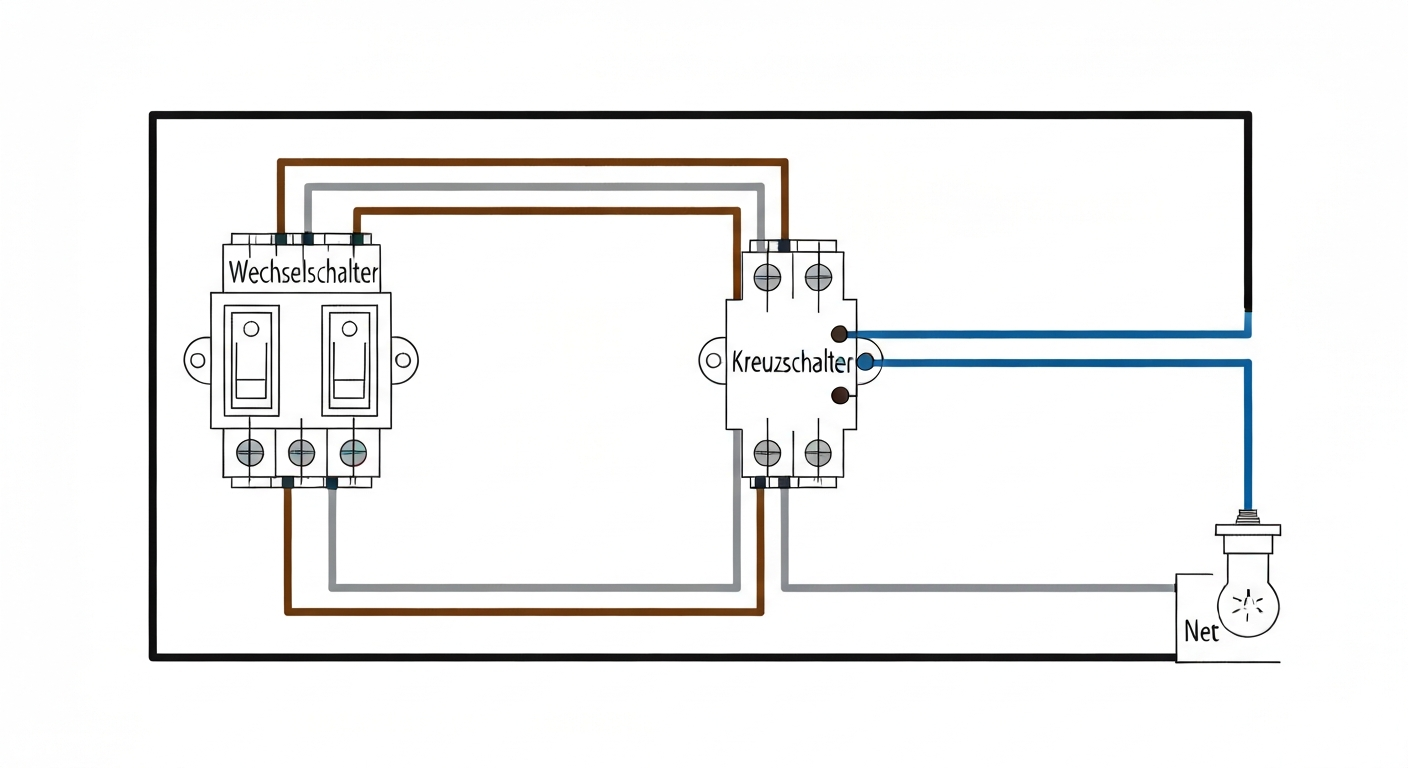

Hier ziet u de juiste bedrading in de praktijk:

Stap 4: Inbouwen en bevestigen
Schuif de bedrade kabels voorzichtig terug in de doos. Let erop dat er geen aders worden geknikt of platgedrukt. Plaats de kruisschakelaar en bevestig deze met de meegeleverde beugels of schroeven. De schakelaar moet stevig vastzitten en niet wiebelen.

Stap 5: Monteren van de afdekking
Plaats het raam en schroef de schakelaarknop of wip op het mechanisme. Zorg dat deze recht zit. Draai schroefverbindingen niet te vast aan om het kunststof niet te beschadigen.

Bijzonderheden bij opbouwinstallatie

Voor vochtige ruimtes of latere inbouw gebruikt u opbouwschakelaars zoals de . Hier voert u de kabels door de invoeringen aan de ingangszijde. De bedrading in het schakelaarhuis verloopt volgens hetzelfde principe.

Het voordeel: u hoeft geen inbouwdoos voor te bereiden. Het nadeel: de installatie is zichtbaar. Let op een nette kabelleging langs de muur, vastgezet met kabelgoten of klemmen uit onze bedrijfsbenodigdheden.

Eindcontrole en veelgemaakte fouten

Voordat u de stroom weer inschakelt, voert u een visuele controle uit. Liggen alle aders goed in de klemmen? Raakt geen enkele leiding een ander contact? Is de randaarde correct aangesloten? Verwijder gereedschapsresten en metaalsplinters uit de doos.

Pas nu plaatst u de zekering terug. Ga naar elk schakelpunt en test de werking. Bedien de schakelaars in verschillende volgordes. De lamp moet vanaf elke positie betrouwbaar te schakelen zijn.

Een typische storing: de lamp schakelt alleen vanaf twee van de drie punten. Dat wijst op een verwisselde wisseldraad bij de kruisschakelaar. Schakel de stroom weer uit en verwissel de posities van een aderpaar op de kruisschakelaar.

Brandt de lamp helemaal niet, controleer dan de spanning op de eerste wisselschakelaar. Ontbreekt deze, dan is de zekering verkeerd of de toevoerleiding onderbroken. Brandt de lamp continu, dan is de tweede wisselschakelaar verkeerd bedraad of staat een wisseldraad permanent onder spanning.

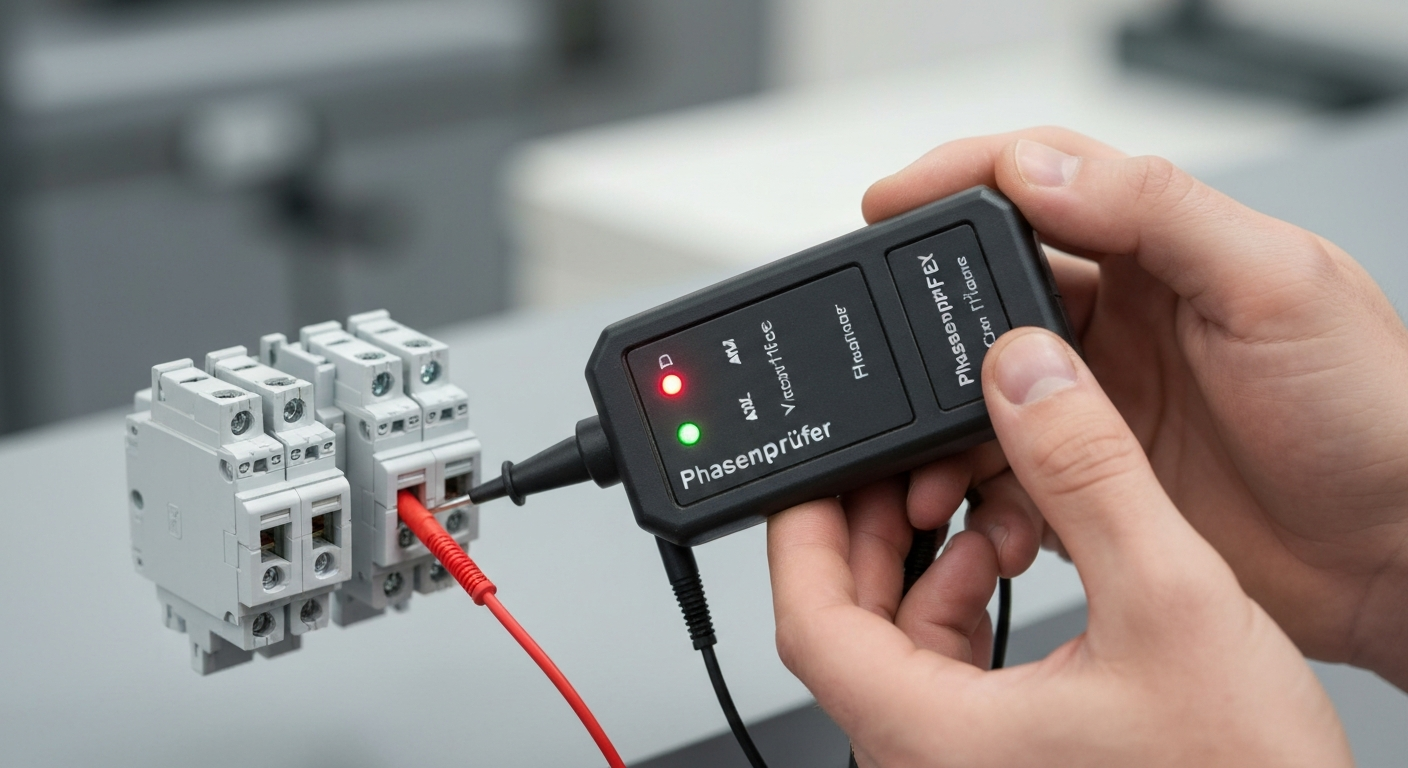

Een laatste functietest met een professioneel meetinstrument geeft zekerheid:

Documentatie voor de toekomst

Leg uw schakelschema vast. Een eenvoudige schets met de draadkleuren helpt u of een toekomstige bewoner over jaren nog verder. Plak dit schema in de meterkast of achter de afdekking van een schakelaar. Goede documentatie is een teken van professionele huisinstallatie.

Uitbreidingen en alternatieven voor de kruisschakeling

Heeft u vier of vijf schakelpunten nodig? Geen probleem. Schakel gewoon extra kruisschakelaars tussen de bestaande keten. Elke extra kruisschakelaar wordt op dezelfde manier aangesloten als de eerste. Hij krijgt de twee wisseldraden van zijn voorganger en geeft ze door aan zijn opvolger.

Een modern alternatief zijn draadloze schakelsystemen. U installeert batterijgevoede drukcontacten op elke gewenste plek. Een ontvangermodule schakelt de lamp. Het voordeel: geen breekwerk voor nieuwe leidingen. Nadeel: batterij vervangen en eventuele storingsgevoeligheid.

Voor slimme aansturing integreert u digitale schakelactoren in de inbouwdoos. Deze worden aangestuurd via drukknoppen of touchpanels en maken scenario's, tijdschakelingen of bediening op afstand via een app mogelijk. Deze systemen vereisen vaak een nuldraad in elke doos.

Voor buiten of tuinverlichting gelden speciale regels. Alle componenten moeten minimaal IP44-geclassificeerd zijn. Lees meer over de juiste uitrusting in onze categorie Tuinbenodigdheden.

Wanneer u een elektricien moet inschakelen

Ondanks de gedetailleerde handleiding: ken uw grenzen. Schakel een vakman in als u twijfelt of de bestaande leidingen aan de voorschriften voldoen. Ook bij oude installaties zonder aardlekschakelaar of in vochtige ruimtes is professioneel advies goud waard.

Een elektricien garandeert niet alleen de werking, maar ook de veiligheid voor jaren. Hij stelt een conformiteitsverklaring op voor zijn werk. Dat geeft u rechtszekerheid en beschermt uw eigendommen. De investering loont.

Met deze kennis bent u klaar om uw kruisschakeling vakkundig te installeren. Plan zorgvuldig, werk precies en test grondig. Zo vergroot u uw wooncomfort met een betrouwbare en veilige elektrische installatie.

Veelgestelde vragen

Waar heb ik eigenlijk een kruisschakelaar voor nodig?

Een kruisschakelaar gebruik je wanneer je een lamp vanaf meer dan twee plekken wilt bedienen. Hij wordt tussen twee wisselschakelaars in de zogenaamde correspondentieleidingen geplaatst. Typische toepassingen zijn lange gangen, trappenhuizen of grote ruimtes met meerdere ingangen, waar één schakelpunt alleen niet voldoende is.

Kan ik een kruisschakelaar ook alleen aansluiten?

Nee, een kruisschakelaar werkt nooit alleen. Hij is altijd het verbindende element in een wisselschakeling met minimaal drie schakelpunten. Je hebt absoluut twee wisselschakelaars nodig, waartussen de kruisschakelaar wordt geplaatst. De kruisschakelaar heeft geen directe verbinding met de lamp of de fase.

Welke kabels en aders heb ik nodig voor de installatie?

Je hebt een vijfaderige kabel of twee drieaderige kabels tussen de schakelaars nodig. Eén ader voert de fase naar de eerste wisselschakelaar. Twee correspondentieaders verbinden de wisselschakelaars met elkaar. De kruisschakelaar schakelt tussen deze twee correspondenties. De nuldraad en aardedraad gaan rechtstreeks naar de lamp.

Wat is het verschil tussen een kruisschakelaar en een wisselschakelaar?

Een wisselschakelaar heeft drie aansluitingen (L, L1, L2) en schakelt één leiding om. Een kruisschakelaar heeft vier aansluitingen (meestal twee ingangen en twee uitgangen) en wisselt twee doorlopende leidingen om. Hij kruist de verbinding, vandaar de naam. In de schakeling vervangt hij nooit een wisselschakelaar, maar vult hij deze aan.

Mag ik deze werkzaamheden als leek zelf uitvoeren?

Het aansluiten van schakelaars op bestaande leidingen is voor de eigenaar in de eigen woning toegestaan volgens de Nederlandse NEN 1010 en de Regeling algemene bepalingen voor de aansluiting van elektriciteit. Dit geldt niet voor het aanleggen van nieuwe leidingen in de muur. Je draagt echter de volledige verantwoordelijkheid voor een veilige uitvoering. Bij twijfel schakel je altijd een elektrotechnisch bedrijf in.
