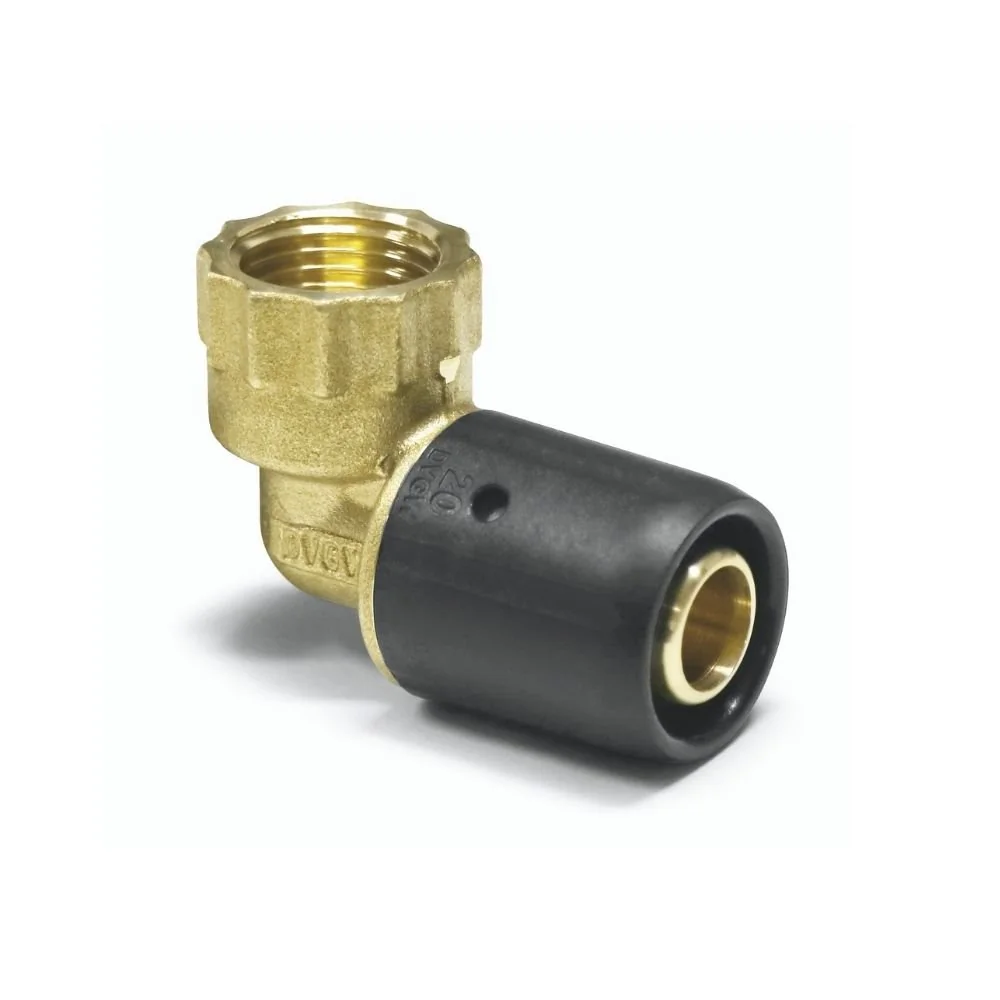

Steekfitting Hoek 16 x 2 op 3/4" IG

Steekfitting Hoek 16 x 2 naar 3/4" IG

GEEN PERSEN - GEWOON STEKEN!

> Snijden > Kalibreren > Steken > KLAAR

Voordelen:

• Geen persgereedschap nodig
• Buitenhuls van robuust hoogwaardig kunststof PA6 voor maximale slagvastheid
• Automatische afdichting door EPDM-kegeldichting met grote veiligheidsmarge
• Messingdelen van CW617N (CuZn40Pb2) in zware uitvoering voor hoge montageveiligheid
• Zeer goede weerstandsfactor (Zeta) voor een lagere drukval
• Vrije doorstroming en vrijwel geen stromingsgeluiden
• Alle materialen zijn veilig voor gebruik in drinkwater en voldoen aan de UBA-positieve lijst
• Twee controlevensters voor controle van de insteekdiepte


Eigenschappen:

DVGW DW-8501DL0064

Duurbelasting: 10 bar / 70° C / 50 jaar

Maximale bedrijfstemperatuur 95° C

Belangrijk:

Gebruik voor het kalibreren uitsluitend
onze kalibrator {product=Z52K1626} in grijs!

Toepassingsgebieden:

Drinkwaterinstallaties

Vloer- / Plafondverwarming

Vloer- / Plafondkoeling

Radiatoraansluiting

Olievrije perslucht tot 10 bar

Certificeringen:

DVGW (behalve kogelklep voor verwarming)

IMA

EN ISO 21003

Montagehandleiding:

Met onze steekfittingen kunt u snel en zonder montagegereedschap buisverbindingen maken.
Er is alleen een buisschaar en een kalibrator nodig. De aluminium-composietbuis wordt met een buisschaar op de gewenste lengte ingekort.
Kalibratie is nodig om ervoor te zorgen dat het buiseinde na het snijden weer volledig rond is en ontbraamd wordt.
Tegelijkertijd ontstaat er door de kalibratie een afschuining. Zo kan de fitting zonder beschadiging van de afdichtring in de buis worden gestoken.

INKORTEN VAN DE BUIS

Met een geschikt gereedschap moet de buis op de gewenste lengte worden gesneden.
De doorsnede van de snede moet loodrecht op de buis staan. Schuine sneden moeten worden vermeden.

Hand- en decoupeerzagen en bot gereedschap zijn niet geschikt voor het inkorten.

KALIBRATIE EN ONTBRAMING VAN DE BUIS

Na het inkorten moet het buiseinde worden gekalibreerd en ontbraamd.
Hiervoor wordt de kalibrator eerst tot aan de aanslag in de buis gestoken. Het ontbramen gebeurt door het draaien van de kalibrator.
Aan de binnenkant van de buis wordt door het draaien materiaal verwijderd, zodat er een kegel aan de buis ontstaat,
die het invoeren van de fitting vergemakkelijkt en de kegeldichting daardoor beschermt tegen beschadigingen.
LET OP: Gebruik voor kalibratie uitsluitend onze kalibrator {product=Z52K1626} in grijs!

MONTAGE VAN DE FITTING

Voer de fitting met gepaste druk en in axiale richting tot aan de aanslag op het buiseinde in.
De correcte insteekdiepte is te herkennen aan de twee geïntegreerde controlevensters. Beide controlevensters moeten door de witte buis worden gevuld.
De fittingen zijn vanuit de fabriek voorbereid voor onmiddellijke montage, gebruik alstublieft geen extra smeermiddelen.

EINDCONTROLE

Controleer of de buis stevig vastzit, de buis mag niet meer loskomen.
Voer absoluut een druk- en dichtheidscontrole uit!

Opmerking:

Een correcte werking van de buisverbinding kan alleen worden gegarandeerd bij gebruik van de fittingen met onze DVGW-gecertificeerde aluminium-meerlaagse composietbuis.
We wijzen op het grote belang van een correcte en vakkundige kalibratie en ontbraming met behulp van geschikt gereedschap.
Het betreft een niet-herbruikbare verbinding!
Zorg ervoor dat de buis de gewenste lengte heeft en dat er geen bevestigingsklemmen o.i.d. over de buis moeten worden geschoven voordat u de fitting aanbrengt.
