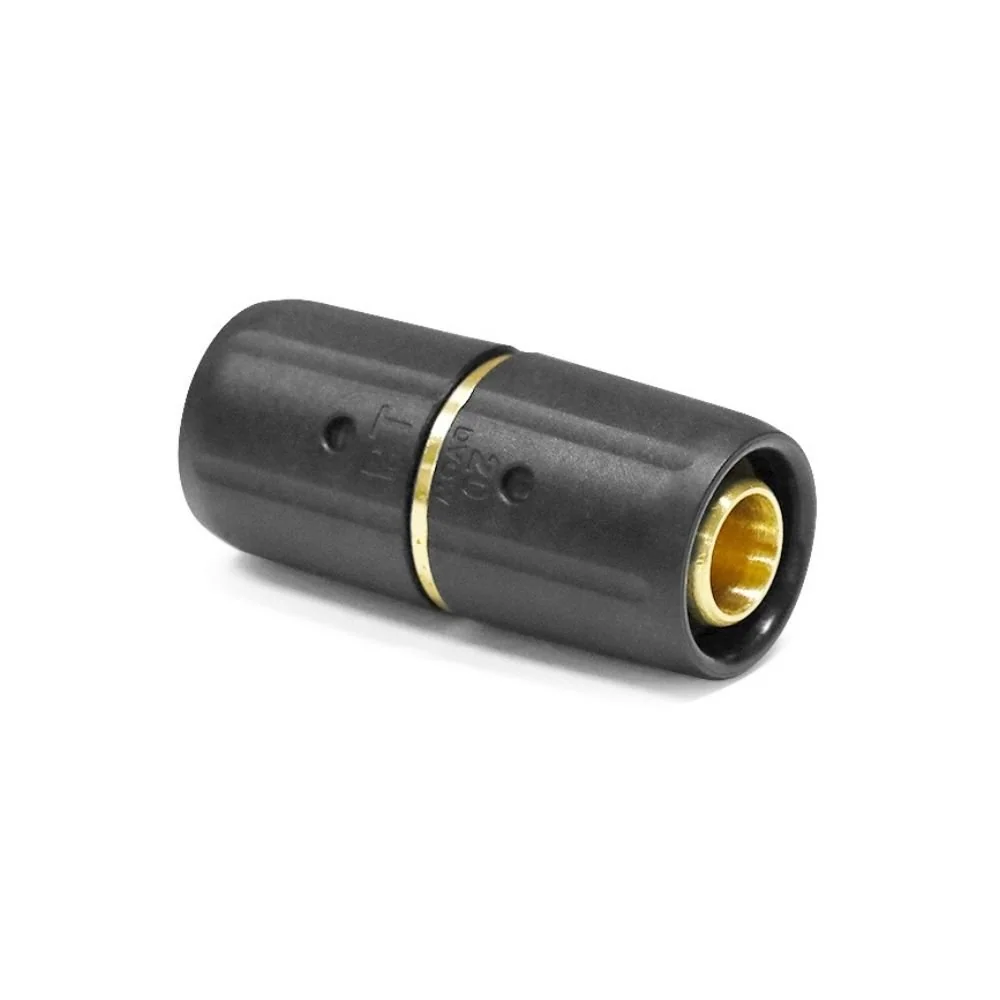

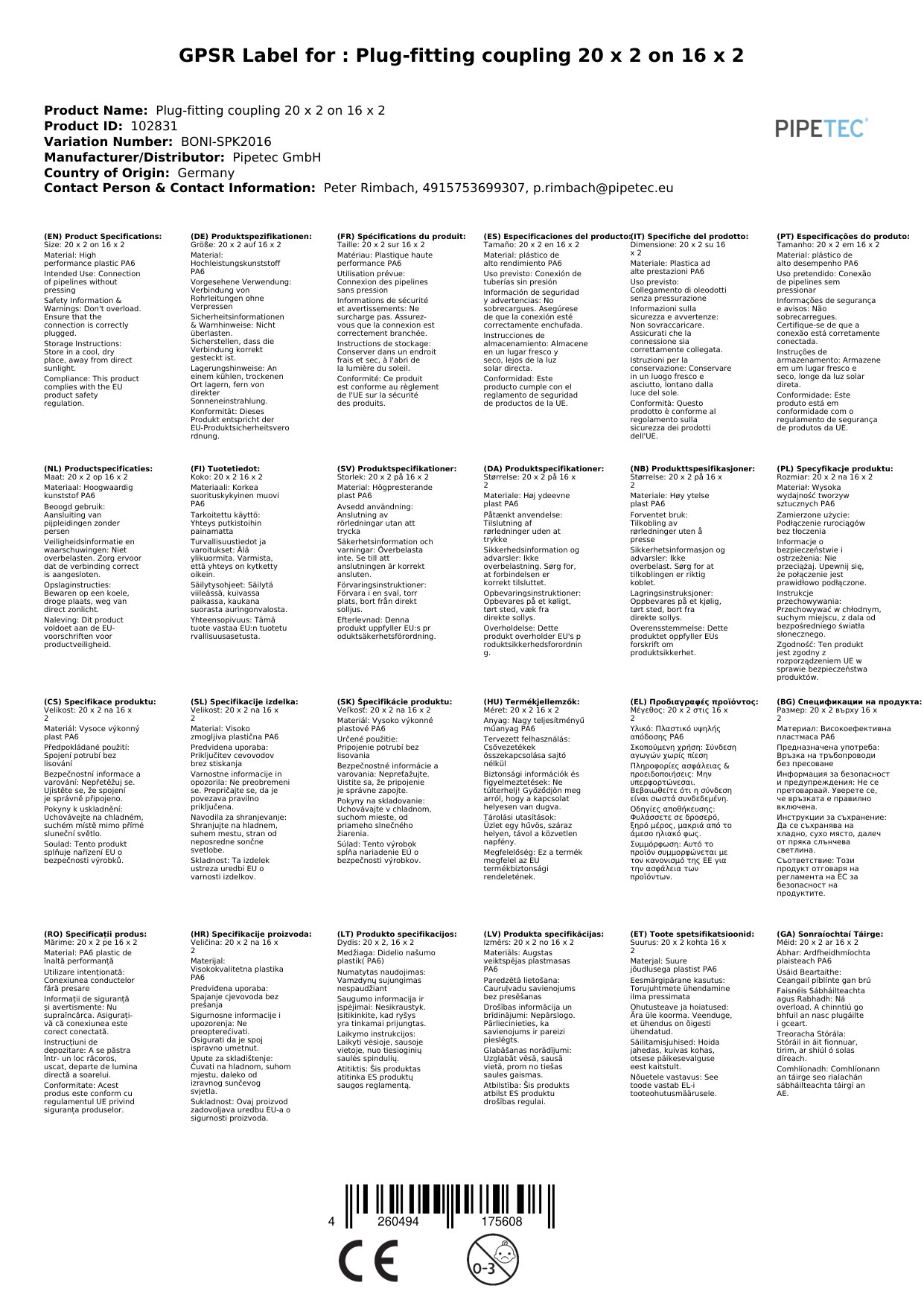

Steekfitting Koppeling 20 x 2 op 16 x 2

Steekfitting Koppeling 20 x 2 op 16 x 2

GEEN PERSEN - GEWOON STEKEN!

> Snijden > Kalibreren > Steken > KLAAR


Voordelen:


• Geen persgereedschap nodig
• Buitenhuls van robuust hoogwaardig kunststof PA6 voor maximale slagvastheid
• Automatische afdichting door EPDM-kegeldichting met grote veiligheidsbuffer
• Messingdelen van CW617N (CuZn40Pb2) in zware uitvoering voor hoge montageveiligheid
• Zeer goede weerstandsfactor (Zeta) voor een lagere drukverlies
• Vrije doorgang en vrijwel geen stromingsgeluiden
• Alle materialen zijn veilig voor gebruik in drinkwater en voldoen aan de UBA-positieve lijst
• Twee controlevensters voor controle van de insteekdiepte


Eigenschappen:


   DVGW DW-8501DL0064

   Duurbelasting: 10 bar / 70° C / 50 jaar

   Maximale bedrijfstemperatuur 95° C

Belangrijk:


Gebruik voor het kalibreren uitsluitend
onze kalibrator {product=Z52K1626} in grijs!


Toepassingsgebieden:


   Drinkwaterinstallaties

   Vloer- / Plafondverwarming

   Vloer- / Plafondkoeling

   Radiatorverbinding

   Olievrije perslucht tot 10 bar

Certificeringen:


   DVGW (behalve kogelklep voor verwarming)

   IMA

   EN ISO 21003

Montagehandleiding:


Met onze steekfittingen kunt u snel en zonder montagegereedschap buisverbindingen maken.
Er is alleen een buisschaar en een kalibrator nodig. De alu-verbundbuis wordt met een buisschaar op de gewenste lengte ingekort.
De kalibratie is nodig om ervoor te zorgen dat het buiseinde na het snijden weer volledig rond is en ontbraamd wordt.
Tegelijkertijd ontstaat er door de kalibratie een afschuining. Zo kan de fitting zonder beschadiging van de afdichtring in de buis worden gebracht.

   INKORTEN VAN DE BUIS

   Met een geschikt gereedschap is de buis op de gewenste lengte af te snijden.
   Het snijvlak van de snede moet haaks op de buis staan. Schuine sneden moeten worden vermeden.

   Hand- en decoupeerzagen evenals botte gereedschappen zijn niet geschikt voor het inkorten.

   KALIBRATIE EN ONTBRAMEN VAN DE BUIS

   Na het inkorten moet het buiseinde worden gekalibreerd en ontbraamd.
   Daartoe wordt de kalibrator eerst tot aan de aanslag in de buis gebracht. Het ontbramen gebeurt nu door het draaien van de kalibrator.
   Aan de binnenzijde van de buis wordt door het draaien materiaal verwijderd, zodat er een kegel aan de buis ontstaat,
   die het inbrengen van de fitting vergemakkelijkt en de kegeldichting daardoor beschermt tegen beschadigingen.
   LET OP: Gebruik voor kalibratie uitsluitend onze kalibrator {product=Z52K1626} in grijs!

   MONTAGE VAN DE FITTING

   Breng de fitting met gepaste druk en in axiale richting tot aan de aanslag op het buiseinde.
   De correcte inschuifdiepte is te herkennen aan de twee geïntegreerde controlevensters. Beide controlevensters moeten door de witte buis worden gevuld.
   De fittingen zijn vanuit de fabriek voorbereid voor onmiddellijke montage, gebruik alstublieft geen extra smeermiddelen.

   EINDCONTROLE

   Controleer de buis op stevige pasvorm, de buis mag niet meer kunnen worden uitgetrokken.
   Voer absoluut een druk- en dichtheidscontrole uit!

Opmerking:


Een correcte werking van de buisverbinding kan alleen worden gegarandeerd bij gebruik van de fittingen met onze DVGW-gecertificeerde aluminium-meerlaagseverbundbuis.
Wij wijzen op het grote belang van een correcte en vakkundige kalibratie en ontbraming met behulp van een geschikt gereedschap.
Het betreft een niet-herbruikbare verbinding!
Zorg ervoor dat de buis de gewenste lengte heeft en dat er geen bevestigingsklemmen o.d. over de buis moeten worden geschoven voordat u de fitting aanbrengt.
