Reductie bruin Systeem 90/63

Reductie bruin Systeem 90/63


Het RINNENSYSTEEM BRYZA is een gevestigd product dat begin 2004
op de markt werd gebracht. BRYZA is een compleet systeem,
bestaande uit goten met een halfronde doorsnede van 75, 100 en 125 een
groep van vormstukken en regenpijpen met twee diameters van 63 en 90mm.
De discrete elegantie van klassieke vormen, eenvoudige montage en een keuze
uit twee kleuren in verschillende maten vervult alle klantwensen.

         Bruin (RAL 8017)              -              Grafiet (RAL 7021)

75 Systeem


Goot 75mm met regenpijp 63mm.
Voor kleine woongebouwen, overkappingen, garages,
balkons en mansardes.


100 Systeem


Goot 100mm met regenpijp 90 of 63mm.
Eengezinswoningen, kleine en middelgrote opslag-
gebouwen, handels- en industriële gebouwen en
openbare gebouwen.


125 Systeem


Goot 125mm met regenpijp 90mm.
Een- en meergezinswoningen, woonblokken,
opslaggebouwen, openbare gebouwen, handels-
en industriële gebouwen.


Onderdelen van het gootsysteem


1.    "Dakgoot" 75, 100, 125mm; 2m
2.    "Goothouder" 75, 100, 125mm
3.    "Binnenhoekstuk 90°" 75, 100, 125mm
4.    "Gootverbinder" 75, 100, 125mm
5.    "Buitenhoekstuk 90°" 75, 100, 125mm

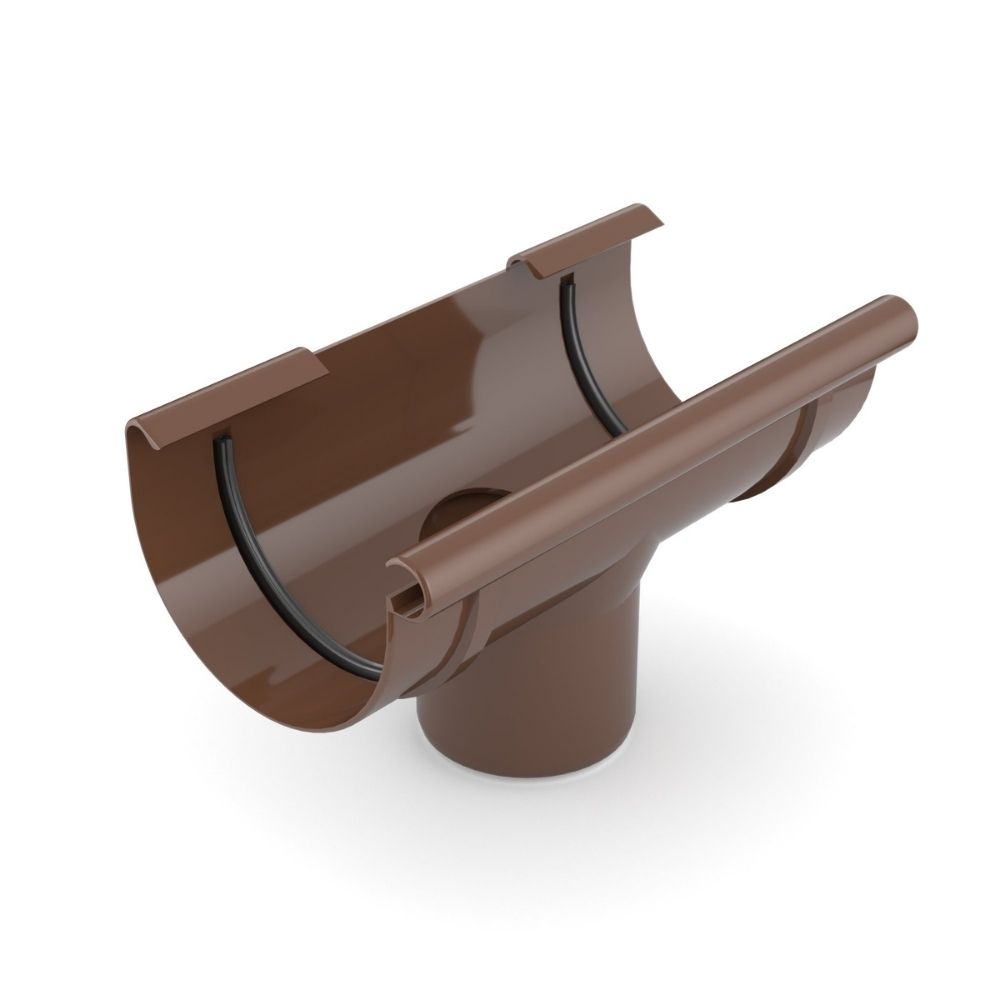

6.    "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7.    "Gootkap rechts/links" 75, 100, 125mm
8.    "Regenpijp" 63, 90mm
9.    "T-stuk" 63, 90mm
10.  "Beugel (PVC)" 63, 90mm
11.  "Regenpijpverbinding/-mof" 63, 90mm
12.  "Reductie" 90/63mm
13.  "Bocht 67,5°" 63, 90mm
14.  "Gootijzer (metaal) verstelbaar" 75, 125mm
15.  "Haak voor PVC beugel" 120, 160, 180, 220, 250, 350mm
16.  "Binnenhoekstuk verstelbare hoek 120° tot 145°" 125mm
17.  "Buitenhoekstuk verstelbare hoek 120° tot 145°" 75, 100, 125mm


Verbindingstype


De goten worden door een klikverbinding met de buisvormstukken verbonden.
De verbinding wordt afgedicht met een rubberen profiel dat zich in de groef van een buisvormstuk bevindt. Deze verbindingsmethode maakt een eenvoudige montage mogelijk en garandeert de vereiste
dichtheid. De verbinding van de regenpijpen met de buisvormstukken gebeurt met de verbindings-
mof zonder afdichting. De genoemde verbindingsmethoden laten thermische lengteveranderingen
van de onderdelen van het gootsysteem compenseren.


Let op bij montage!


De PVC en stalen houders worden direct op de daklatten of spanten gemonteerd.
De houderafstand moet 40-50cm bedragen. Voor de juiste waterafvoer moet de
goot een helling van 2mm per 1m richting de stutzen hebben.

Het op maat snijden van de goten en regenpijpen


Goot of regenpijp met een fijngetande zaag in rechte hoek op de juiste lengte snijden.

Montage van de goten in de houders en montage van de stutzen en onderdelen


De montage in de PVC- en metalen houders begint met het plaatsen van de
gootrand in de voorste neus van de houder, daarna moet het binnenste deel van de goot
onder de achterste neus worden gedrukt.
Hoekstuk, stutzen en gootverbindingsstuk worden gemonteerd door ze op de voorste gootrand te schuiven en vervolgens vast te klikken aan de achterste gootrand.
Bij het verbinden moet op de juiste positie van afdichtingen in stutzen, verbindingsstukken
en hoekstukken en op de begrenzers aan de binnenkant van deze onderdelen worden gelet.
Het wordt aanbevolen om extra goothouders aan de gootverbinders, stutzen en
hoekstukken te monteren.

Hoekstuk, stutzen en gootverbindingsstuk worden gemonteerd door ze op de voorste gootrand te schuiven en vervolgens vast te klikken aan de achterste gootrand.
Bij het verbinden moet op de juiste positie van afdichtingen in stutzen, verbindingsstukken
en hoekstukken en op de begrenzers aan de binnenkant van deze onderdelen worden gelet.
Het wordt aanbevolen om extra goothouders aan de gootverbinders, stutzen en
hoekstukken te monteren.
