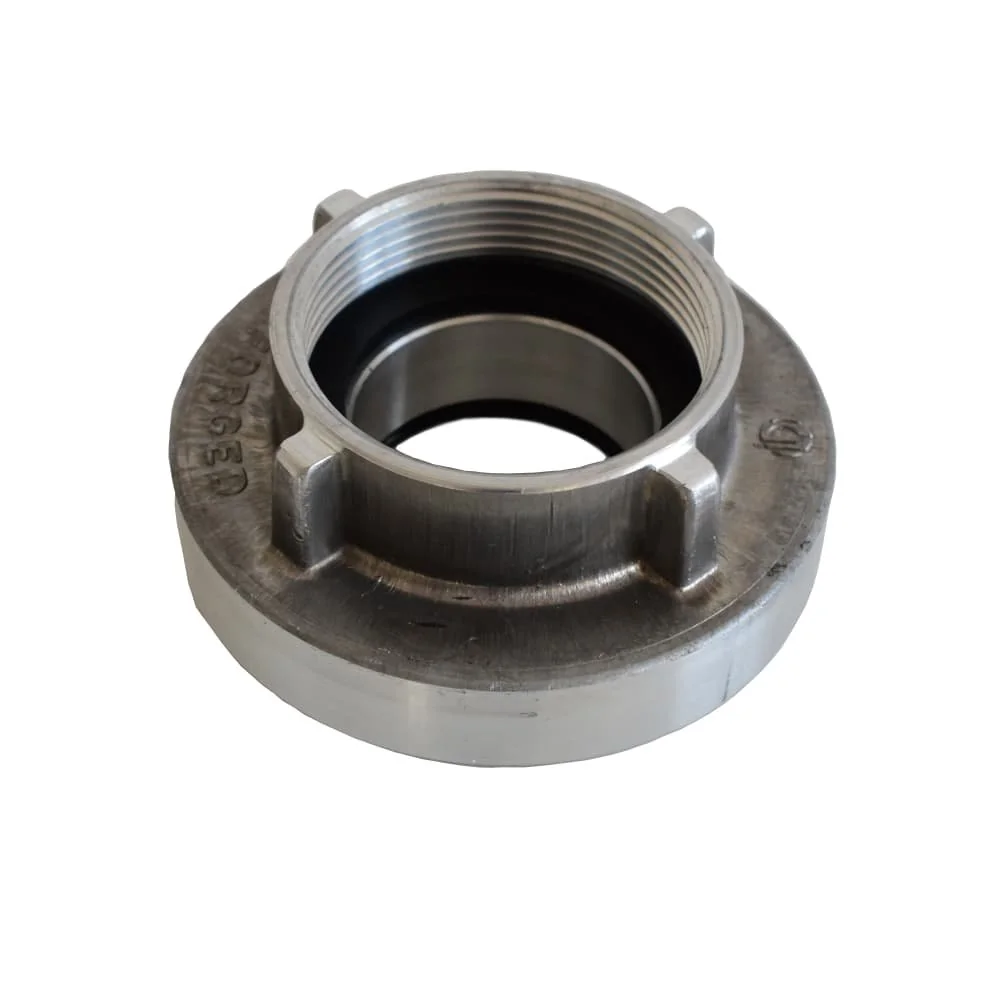

Storz Systeem C Koppeling met 2"IG
Info over dit artikel:
- Storz System C koppeling – met 2" IG aansluiting
- Robuust materiaal – perfect voor brandweer en industrie
- Snelle verbinding – symmetrische slangkoppeling
- Duurzame kwaliteit – voor betrouwbaar gebruik
- Veelzijdig gebruik – ideaal voor landbouw en meer
| Artikelnummer | BONI-47142-8 |
| Merk | Boni-Shop® |
Rudolf Plobner
Holger Foelsch
Erhard Binke
Markus Trögl
Wilhelm Roehrs
Konrad Bachmann
Gerd Flad
Dominik Pabst
Jens Schwebe
Angelika Smycek
Er zijn nog geen vragen
Stel een vraag om meer te weten te komen over het product
5.0
Recensies (10)
Rudolf Plobner
Storz Systeem Koppelingen en Slangen
Storz Systeem Slangkoppelingen worden vaak brandweerkoppelingen genoemd.
Het zijn symmetrische, niet-afsluitende koppelingen.
De koppelingen worden verbonden door de klauwen in elkaar te steken en tegen elkaar te draaien.
De aan te koppelen aansluitarmaturen zijn aan de koppelingzijde identiek en kunnen, bij gelijke grootte, willekeurig worden verbonden.
Toepassingsgebied:
voor industrie, brandweer, raffinaderijen, landbouw, bouw, scheepvaart, leger en rampenbestrijding
Toepassing:
- voor het afsluiten van koppelingen met overeenkomstige grootte
- Snel verbinden en loskoppelen door een draai van 120°
Zuigkoppeling:
Zuigkoppelingen worden gebruikt voor de aansluiting van zuigslangen.
Vaste koppeling:
Vaste koppelingen (schroefdraadstukken in vele varianten) worden gebruikt voor de aansluiting van slangen op armaturen. Ze zijn aan één zijde vastgeschroefd met een pijpdraad op een waterdragende armatuur of aan een hydrant. Aan de andere zijde kunnen de gebruikelijke koppelingen van een drukslang of een zuigslang worden aangekoppeld.
Blindkoppeling:
Blindkoppelingen (d.w.z. afdekdeksels voor tijdelijk niet gebruikte Storz-aansluitingen) worden als afsluiting aan armaturen gebruikt ter bescherming (bijv. tegen het binnendringen van vuil in pompen) en mogen niet onder druk worden gezet als de leiding niet kan worden ontlast (gevaar voor ongevallen bij het losmaken van de blinddeksel onder druk).
Koppelingssleutel van staal voor Storz maten A/B/C
- Materiaal: Staal
- voor Storz maten A/B/C
- met koudebescherming
Bouw- en Industrieslang A/102, B/75, C/52, D/25 in verschillende lengtes:
Kleur: buiten wit
Materiaal: Buiten: Polyestergaren, rond geweven, ketting 2-voudig getwijnd
Werkdruk: 10 bar
- met Storz-zuigkoppelingen
- Draadverbinding
- ongecoat
- Beschermhoes ter voorkoming van doorslijten bij de slangkoppeling
Gebruikersinformatie:
Deze gebruiksaanwijzing moet voor de eerste ingebruikname zorgvuldig worden gelezen en bij gebruik in acht worden genomen.
1. Algemeen over vlakke of drukslangen
Drukslangen hebben de primaire taak van vloeistoftransport, met name water.
Ze kunnen echter ook worden gebruikt voor het afvoeren van afvalwater of dergelijke. Ze bestaan uit rondgeweven kunststofvezels (in dit geval polyester) en zijn aan de binnenkant gecoat.
Een belangrijk voordeel van vlakslangen is hun lage eigen gewicht en flexibiliteit, waardoor ze in drukloze toestand gemakkelijk kunnen worden gevouwen en vervoerd.
2. Tijdens het gebruik
Vanwege hun primaire taak en de overheersende toepassingsgebieden zijn vlakslangen onderhevig aan hoge externe invloeden die de levensduur kunnen verkorten.
Voor een optimale gebruiksduur wordt het volgende aanbevolen:
- De maximale werkdruk niet overschrijden.
- Bij het uitrollen van de slangen ervoor zorgen dat deze (indien mogelijk) worden uitgerold. Anders altijd vlak trekken. Zo kan worden voorkomen dat de slang op de rand over de grond schuurt en de slangmantel direct beschadigt.
- Ruwe ondergronden indien mogelijk vermijden.
- Slangen niet over scherpe, puntige voorwerpen en/of oppervlakken trekken.
- Slanguiteinden of armaturen nooit laten vallen, omdat dit kan leiden tot beschadiging van de klauwen of de armaturen zelf.
- Onder druk staande slangen niet trekken of over de grond slepen, omdat de resulterende slijtage de slangmantel kan beschadigen. Trillingen van onder druk staande slangen kunnen worden verminderd of opgevangen met accessoires. Bijvoorbeeld door jutezakken, dekzeilen of verbanden.
- Als slangen bij overgangen moeten worden gebruikt, moeten slangbruggen worden gebruikt. Slangen mogen nooit worden overreden of betreden.
- Slangen (indien mogelijk) uit de buurt van zuren, chemicaliën en gevaarlijke stoffen houden.
3. Na gebruik:
Om de duurzaamheid van de slangen te waarborgen, moeten de volgende aanwijzingen na gebruik worden opgevolgd:
- Om de resterende hoeveelheden van het vloeibare medium uit de slang te krijgen, moet de slang over de schouder worden opgetild. Nooit op de slang stappen!
- Slangen na gebruik van de afzettingen in de slang (zand etc.) ontdoen, d.w.z. uitspoelen. Deze moeten daarna worden gedroogd (anders kunnen schimmel/kalk zich in de slang afzetten, wat de kern duurzaam kan beschadigen).
- Slangmantel van buiten vuil ontdoen.
- Slangen mogen nooit in vochtige toestand worden opgeslagen.
- Armaturen op onbeschadigdheid controleren.
- Slangen (indien mogelijk) in opgerolde toestand opslaan.
- Bij het oprollen ervoor zorgen dat de slangen, zoals bij het uitrollen, niet over ruwe oppervlakken schuren
|
Artikel |
Aansluiting |
Materiaal |
Maat |
Klauwafstand |
Werkdruk |
|
D Koppeling m. Tuit |
Zuigkoppeling met Slangtuit |
Aluminium |
25 mm |
31 KA |
15 bar |
|
C Koppeling m. Tuit |
Zuigkoppeling met Slangtuit |
Aluminium |
50 mm |
66 KA |
15 bar |
|
B Koppeling m. Tuit |
Zuigkoppeling met Slangtuit |
Aluminium |
75 mm |
89 KA |
15 bar |
|
D Koppeling m. 3/4" IG |
Vaste koppeling met binnendraad |
Aluminium |
3/4 inch |
31 KA |
15 bar |
|
D Koppeling m. 1" IG |
Vaste koppeling met binnendraad |
Aluminium |
1 inch |
31 KA |
15 bar |
|
C Koppeling m. 1" IG |
Vaste koppeling met binnendraad |
Aluminium |
1 inch |
66 KA |
15 bar |
|
C Koppeling m. 1 1/4" IG |
Vaste koppeling met binnendraad |
Aluminium |
1 1/4 inch |
66 KA |
15 bar |
|
C Koppeling m. 1 1/2" IG |
Vaste koppeling met binnendraad |
Aluminium |
1 1/2 inch |
66 KA |
15 bar |
|
C Koppeling m. 2" IG |
Vaste koppeling met binnendraad |
Aluminium |
2 inch |
66 KA |
15 bar |
|
B Koppeling m. 2" IG |
Vaste koppeling met binnendraad |
Aluminium |
2 inch |
89 KA |
15 bar |
|
B Koppeling m. 2 1/2" IG |
Vaste koppeling met binnendraad |
Aluminium |
2 1/2 inch |
89 KA |
15 bar |
|
B Koppeling m. 3" IG |
Vaste koppeling met binnendraad |
Aluminium |
3 inch |
89 KA |
15 bar |
|
D Koppeling m. 1" AG |
Vaste koppeling met buitendraad |
Aluminium |
1 inch |
31 KA |
15 bar |
|
C Koppeling m. 1" AG |
Vaste koppeling met buitendraad |
Aluminium |
1 inch |
66 KA |
15 bar |
|
C Koppeling m. 1 1/4" AG |
Vaste koppeling met buitendraad |
Aluminium |
1 1/4 inch |
66 KA |
15 bar |
|
C Koppeling m. 1 1/2" AG |
Vaste koppeling met buitendraad |
Aluminium |
1 1/2 inch |
66 KA |
15 bar |
|
C Koppeling m. 2" AG |
Vaste koppeling met buitendraad |
Aluminium |
2 inch |
66 KA |
15 bar |
|
B Koppeling m. 2" AG |
Vaste koppeling met buitendraad |
Aluminium |
2 inch |
89 KA |
15 bar |
|
B Koppeling m. 2 1/2" AG |
Vaste koppeling met buitendraad |
Aluminium |
2 1/2 inch |
89 KA |
15 bar |
|
B Koppeling m. 3" AG |
Vaste koppeling met buitendraad |
Aluminium |
3 inch |
89 KA |
15 bar |
|
D Blindkoppeling |
Blindkoppeling met ketting |
Aluminium |
- |
31 KA |
15 bar |
|
C Blindkoppeling |
Blindkoppeling met ketting |
Aluminium |
- |
66 KA |
15 bar |
|
B Blindkoppeling |
Blindkoppeling met ketting |
Aluminium |
- |
89 KA |
15 bar |
|
Reductie C-D |
Overgangsstuk van C naar D |
Aluminium |
- |
66 KA naar 31 KA |
15 bar |
|
Reductie B-C |
Overgangsstuk van B naar C |
Aluminium |
- |
89 KA naar 66 KA |
15 bar |
|
Reductie A-B |
Overgangsstuk van A naar B |
Aluminium |
- |
133 KA naar 89 KA |
15 bar |
|
D Spuitmond |
Spuitmond Type 25D |
Aluminium |
2 inch1 inch |
31 KA |
- |
|
C Spuitmond |
Spuitmond Type 52C |
Aluminium |
2 inch |
66 KA |
- |
|
D Pakking |
Pakking Type Storz |
NBR |
31 KA |
- |
|
|
C Pakking |
Pakking Type Storz |
NBR |
66 KA |
- |
|
|
B Pakking |
Pakking Type Storz |
NBR |
89 KA |
- |
|
|
A Pakking |
Pakking Type Storz |
NBR |
133 KA |
- |
|
Draadmaten Omrekening Inch naar mm (mm in ca. opgave) |
|
|
1/4 inch |
12, 5 mm |
|
3/8 inch |
16 mm |
|
1/2 inch |
19 mm |
|
3/4 inch |
26 mm |
|
1 inch |
32 mm |
|
1 1/4 inch |
40 mm |
|
1 1/2 inch |
48 mm |
|
2 inch |
59 mm |
Opmerking: Kan productietechnisch kleine krassen of strepen vertonen!
